【導入多数】80Kgまで軽々! 重量物 の運搬・移動・持ち上げを補助するCKDのパワフルアーム

重量物をかるがる上下・水平方向へ自在に移動できるので、過酷な重労働から解放されます!ロボットに置き換えられない、人手に頼らざるを得ない重労働や、狭い場所での重量物搬送にオススメです。

ヒューマンアシスト・助力装置「CKD パワフルアーム PAW」軽やかに力強く「運ぶ・支える・持ち上げる」

1.【重量物搬送】従来の助力機構のお悩みを解決します!

パワーアシスト、バランサ、自立式助力装置やスーツ式助力装置での助力機構は、各社より提案されています。しかし、使い方によりそれぞれ一長一短があります。

製造業就労者を取り巻く現状

40歳以上の労働者が約64%。※
その内の2人に1人が腰痛を抱えています。

※総務省「平成29年 労働力調査年報」、厚生労働省「平成29年 業務上疾病発生状況等調査」より

【お悩み】ベルト式助力機構の場合

本体重心が操作部(搬送物)より離れるため、操作しにくい(動き出しおよび停止が重い)
05

【お悩み】アーム式助力機構の場合

コンパクトな収納が困難で、広いスペースが必要。アーム使用時の天井や壁面への干渉
04


2.CKD製のパワフルアームなら、軽やかに力強くサポート!

組み立て・製造現場で重量物の持ち上げ、水平移動に威力を発揮するCKD製の助力パワフルアームをご紹介します。


【特長1】ワークにあわせたアームバリエーション

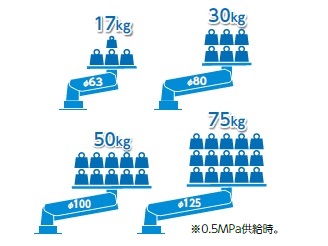

NEW!! φ125タイプが登場!最大80kg(0.5MPa時)までの搬送物をアシストします。1軸から3軸まで、お客様の使われる用途・場所にあわせて自由に組合せ可能です。

【特長2】使い方に合わせ、より広範囲な可動域へ

単軸仕様でも、多軸仕様でも、お客様の使われる用途・場所により、自由な組み合わせが可能。


多軸仕様において、エクステンションアーム(延長軸)を利用することで、より広範囲な可動が可能。

【特長3】軽量・高剛性、設置場所を選ばない格納性

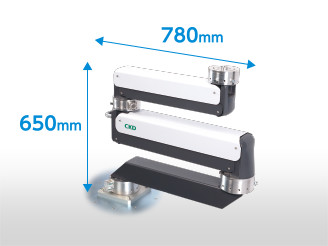

多軸仕様でも折りたたんで収納できるコンパクト設計。 アーム式や吊り下げ式(ベルト式)は大きすぎて自由に使えないという方必見です。また、アーム式、吊り下げ式(ベルト式)に比べて収納性が高くコンパクト。

【特長4】空気圧制御によるシンプルな助力機構

空気圧シリンダを本体の一部として利用。シンプルなしくみで簡単に取り扱いできます。

【特長5】高い安全機能

【動力(エアー、電力)ダウン時の位置保持】ブロックバルブによる落下防止機能(標準装備)に加えて、ノーマルクローズタイプの回転ロックを取付け可能です(オプション)。非常停止時の位置保持を可能にします。

【挟み込み防止】関節部は指などが入らないような隙間としてあります。また関節が閉じても指が挟まれないようにスペースを設けました。

【特長6】空気の力で重さを軽減し、作業者をサポート

重心位置が操作する人に近いため、操作が簡単。可動部質量が軽く、慣性が少ないため、高い操作性を実現parm2

【特長7】お客様でアームを簡単に組み合わせ可能

シンプルな構造で、お客様によるフレキシブルなアームの組み合わせ変更が可能です。

【特長8】お客様に合わせた「アタッチメント」もご相談ください

助力機器単品だけでなく、システムを構成する治具、制御BOX、アタッチメント、コントローラ、可動式台車を含めたご要望も検討いたします。ご相談ください。

お客様の様々な搬送物を安全、確実に保持するためのアタッチメントをお客様と一緒に考えます。
※特注品のため、詳細はお問い合わせください



【まとめ】労働環境の改善に!こんな用途に適しています

元々大手自動車メーカー向けにカスタマイズした商品で、エンジン組み立てなどの生産ラインで実績を積んでいました。

その商品をベースに、業種を問わず広く使えるように開発されました。

重労働を軽作業に!今こそ、シニアや女性、働く人に“やさしい”現場づくりを。

自動車業界での活用

特に多く利用されているのは、エンジン部品やEV用モータの組み立てラインです。 高所への搬送補助、金型交換の補助、加工機の材料脱着補助、作業工具の補助などにも利用されています。

他にも、こんな用途に適しています

  • 工作機の冶具や金型など、狭いスペースで “ 前のめりの姿勢 ” で行われる交換作業
  • 意外と重たい段ボールの搬送
  • 食品業界で、包装ロール材をパレットから乗せたり下ろしたりし、機械へ装填するといった重労働作業
  • 重い製品の移動が必要となる「重筋作業工程」
  • ロボットによる完全自動化が困難な工程、半自動化ラインで人が介在する「反復作業現場」
  • 「高齢者」の作業者がいらっしゃる現場に
  • 倉庫での商品ピッキング作業のように「女性の進出」が著しいものの、重い製品の運搬も発生する現場

こちらの商品、多数お問い合わせを頂いています!受注生産品で、アタッチメントを含め、お客様に合わせたご提案をさせて頂きますので、ぜひお気軽にお問い合わせください。


淡口(うすくち)醤油のトップメーカーであるヒガシマル醬油様への導入事例・お客様の声をご覧ください。
